ارزیابی طراحی توربینهای آبی با استفاده از دینامیک سیالات

ارزیابی طراحی توربین­های آبی با استفاده از دینامیک­ سیالات محاسباتی

چکیده

تجزیه و تحلیل CFD به طور گسترده­ای در Jyoti برای توسعه توربین­های آبی استفاده می­شود. این مقاله شامل تجزیه و تحلیل CFD توربین فرانسیس (Ns = 165) و اعتبارسنجی نتایج CFD با نتیجه آزمایش است. تجزیه و تحلیل CFD سیستم کامل:پوشش مارپیچ + پره ثابت(ایستاده) + رانر+ لوله مکش+پره اصلی و راهنما در BEP و همچنین در قسمت بار و عملکرد همراه با تلفات  تجهیزات مختلف پیش­بینی می­شود. نتایج تجزیه و تحلیل پیش بینی شده از CFD با نتایج تجربی مقایسه شده که البته این قیاس توافق خوبی را نشان می­دهند. این مورد دستورالعملی برای پروژه توسعه جدید آینده ما می­شود.لغات کلیدی: توربین فرانسیس، تجزیه و تحلیل CFD توربین، BEP (نقطه­ی کارکرد با بهترین کارامدی)مقدمهJyoti تامین تجهیزات برق آبی کوچک از ۳ دسامبر گذشته به بازار هند و بازار­های خارجی را شروع کرد.چهار نوع اساسی توربین Francis، Kaplan، Pelton و Turgo وجود دارد که توسط Jyoti عرضه می­شود. دینامیک سیالات محاسباتی (CFD) آخرین وضعیت ابزار تکنیکی که توسط طراح برای ارزیابی طراحی هیدرولیکی توربین استفاده می­شود، است. این مقاله ارزیابی ما از طراحی توربین فرانسیس توسط CFD را توصیف می­کند. این موضوع با مشخصات طراحی، مدل سازی، تولید مش، طرح مسئله و ارزیابی عملکرد با CFD شروع می­شود و ادامه می­یابد. همچنین در پایان، نتایج تجزیه و تحلیل CFD با نتایج تجربی مقایسه می­شود.مشخصات توربین فرانسیسطراحی توربین Francis در محدوده ۵۰ تا ۱۴۲ متر و محدوده تخلیه ۱ تا ۷ متر مکعب بر ثانیه استفاده می­شود. این توربین در هیچ یک از مکان­ها نصب نمی­شود و خروجی رضایت بخشی نیز می­دهد. این یکی از طرح­های موفق ماست، بنابراین تصمیم گرفتیم با استفاده از CFD  به مطالعه و تحلیل آن بپردازیم. چهار گام پایه مربوط به تجزیه و تحلیل CFD وجود دارد. به عنوان مثال مدل سازی هندسی، تولید مش، تعریف مسئله و راه حل و پردازش پسین نتیجه.مدلسازی هندسیتوربین فرانسیس شامل چهار جزء اساسی می­باشد که عبارتند از: محفظه­ی اسپیرال با پره ­های ایستاده، پره های راهنما، رانر و لوله مکش. برای تجزیه و تحلیل CFD، ما نیاز به ایجاد مدل جریان عبوری آب از هر جزء را دایم. شکل ۱ مدل جریان عبوری آب از تمامی المان­ها را نشان می­دهد. تمام قطعات با استفاده از نرم­افزار تجاری ساخته می­شوند. مونتاژ تمام اجزاء نیز در شکل ۱ نشان داده شده­است.تولید مشمش با استفاده از نرم­افزار تجاری meshing تولید می­شود. تولید مش بسیار مهم است زیرا کیفیت نتیجه CFD به آن بستگی دارد. ما از عناصر تترا و بلور استفاده کرده­ایم. نسبت ابعاد مش­بندی، در یک محدود­ه مشخص می­باشد. کیفیت کلی شبکه در هر صنعت استاندارد است و نتایج، مستقل از آن است. شکل ۲٫A نشان دهنده­ی تولید مش در هر اجزا می­باشد. علاوه بر این، آزمون حساسیت شبکه نیز انجام شده­است و نتایج CFD مستقل از مش می­باشد. جزئیات هر گره در هر جزء در جدول ۱ آمده­است.



شکل ۱ جزای توربین فرانسیس

شکل ۲٫A مش­ بندی اجزای توربین فرانسیس



شماره­ی گره­ها

اجزاء

شماره

۹۹۹۵۶۶

پوشش مارپیچ (اسپیرال)

۱

۹۶۳۹۰۰

پره اصلی (راهنما)

۲

۱۲۲۸۱۲۴

رانر

۳

۲۷۷۹۳۱

لوله مکش

۴

جدول ۱ المان­های تولیدشده در هر جزء

در رانر و لوله مکش، جداسازی جریان اتفاق می­افتد. ما از منشور برای تفکیک جریان لایه­ مرزی در مرز دیواری استفاده کرده­ایم. برای دانستن اینکه ما لایه مرزی را به طور موثری در نظر گرفتیم، مقدار Y + در منطقه جداسازی جریان باید کمتر از ۲۰ باشد. با استفاده از موضوع این ما می­توانیم مقدار صحیح تلفات سر قطعه را پیش بینی کنیم. شکل ۲٫B رسم Y + بر روی تیغه­ی رانر و لوله مکش و ارزش آن در محدوده­ی مشخص­شده را نشان می­دهد.

شکل ۲٫B رسم برای رانر و لوله مکش

طرح مسئله

تجزیه و تحلیل CFD تک فاز ثابت (فقط آب) برای توربین فرانسیس انجام شد. تمام اجزای مورد استفاده در تجزیه و تحلیل و بررسی کامل سیستم CFD در نظر گرفته شد. در فشار اتمسفری خروجی و در ورودی پوشش مارپیچ (اسپیرال) کل تخلیه مشخص شده به عنوان شرایط مرزی همانطور که در شکل ۳ نشان داده­شده، مشخص شده­است. سطح جامد تمام اجزا به عنوان یک مرز دیواری بدون شرایط لغزش در نظر گرفته شده­است. پوشش اسپیرال، پره راهنمای و لوله مکش به عنوان محدوده ثابت در نظر گرفته شده، زیرا آنها اجزای ثابت و رانر به عنوان دامنه­­ی چرخشی و با مدل چندگانه مرجع (MFR) حل شده است. از دامنه­ی رابط برای اتصال تمام اجزا به یکدیگر استفاده شده­است. از رابط روتور منجمد برای اتصال رانر با پره راهنما و لوله مکشا ستفاده می­شود. انتقال فشار برش (SST) به عنوان مدل آشفتگی با وضوح بالا به عنوان طرح پیشگیرانه استفاده می­شود. معیار همگرایی حداکثر  با گام زمانی خودکار در نظر گرفته شده­است. محاسبه در سه پره های راهنمای مختلف انجام شده و نتیجه به شرح زیر قابل مشاهده می­باشد:

شکل ۳ تعریف مسئله برای اجزای توربین فرانسیس

نتایج و بحث

تجزیه و تحلیل CFD کامل سیستم توربین فرانسیس در سه پرهمختلف راهنما طبق سه بارگزاری مختلف بر روی توربین از BEP تا اضافه بار انجام شده­است. بحث مفصل در مورد نتایج به شرح زیر است:شکل ۴ نمودار تراکم فشار و سرعت را در یک صفحه مرکزی نشان می­دهد. در اینجا بار ۱۰۰٪ به معنای تخلیه­ی نامی و ۱۱۲٪ و ۱۲۳٪ برای مقدار تخلیه برای اضافه بار است. این شکل کاهش تدریجی فشار از ورودی محور مارپیچی به خروج رانر را نشان می­دهد. افت فشار استاتیک در محفظه تقریباً بی اهمیت است و فقط از موجب تلفات اصطکاک می­شود. هنگامی که آب وارد پره راهنما (هدایت) از محفظه می­شود، با توجه به باز شدن پره راهنما (هدایت)، تغییرات فشار استاتیک رخ می­دهد. در این مورد، در BEP تغییرات فشار استاتیک همانطور که در شکل ۴ نشان داده شده­است، در مقایسه با باز شدن به دلیل اضافه بار، بیشتر است. این باعث می­شود سرعت در پره راهنما (هدایت)خروجی بیشتر شود که این موضوع تلفات اصطکاک را افزایش می­دهد. علاوه بر این، هنگامی که باز شدن در حال تغییر است، چرخش آب ورودی به رانر نیز دچار تغییر می­شود. این تغییر در چرخش در ورودی رانر موجب تلفات در لبه­ی پیشرو می­شود که موجب افزایش توسعه و جداسازی جریان می­شود.

شکل ۴ نمودار کنتور فشار و سرعت در مرکز صفحه



شکل ۵(a) کنتور فشار را بر روی سطح اوجی  رانر نشان می­دهد. این نشان می­دهد که چگونه فشار استاتیک به تدریج از ورودی تا خروج رانر کاهش می­یابد. شکل ۵ همچنین بارگیری تیغه­ای که توزیع فشار در دو طرف تیغه رانر است را نشان می­دهد. همچنین نشان می­دهد که بار، اختلاف فشار بین دو طرف تیغه را افزایش می­دهد. به دلیل این افزایش اختلاف فشار، گشتاور نیز افزایش یافته که این موجب افزایش تولید توان خروجی می­شود.



شکل ۵(b) نشانگر بارگیری تیغه روی تیغه رانر می­باشد. به دلیل وجود ۱۳ تیغه، بیشتر از یک خط در جدول بارگیری تیغه در توپ چرخشی، محل میانی و سقف، وجود دارد. تقسیم بندی از صفر تا یک در محور x نشان دهنده­ی درصد فاصله بین  لبه پیشرو و پسین رانر است. بارگیری تیغه نیز کاهش تدریجی فشار از ورودی به خروجی را که نشان دهنده­ی یک طراحی خوب می­باشد، نشان می­دهد .

شکل ۶ نشان دهنده­ی سرعت در نمای تیغه به تیغه در توپ چرخشی کف رانر و پره راهنما (هدایت)می­باشد. این نشان می­دهد که آب چگونه از پره راهنما (هدایت)وارد رانر می­شود. همانطور که جریان در ورودی رانر با فشار وارد می شود، جداسازی جریان در تمامی بار­ها انجام می­شود. این جداسازی جریان اجتناب ناپذیر است و شدت آن بستگی به بار عملیاتی دارد. جداسازی جریان یکی از پارامترهای اصلی تلفات سر رانر است. علاوه بر این، شکل ۶ نشان می­دهد که سرعت جریان در کف بسیار زیاد است و این موجب افزایش تلفات اصطکاک رانر می­شود.

شکل ۶ رسم سرعت در شرایط بارگزاری مختلف برای رانر و پره راهنما (هدایت)

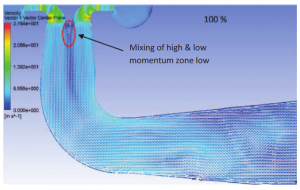

شکل ۷ بردار سرعت در شرایط بارگذاری مختلف در لوله مکش را نشان می­دهد. این نشان می دهد که منطقه تفکیک جریان داخل لوله مکش با افزایش بارگزاری، افزایش می­یابد. آب از رانر با سرعت بالا،  با مولفه­ی چرخشی خارج می­شود. مولفه­ی چرخشی بار با بار عملیاتی افزایش می­یابد. این انرژی جنبشی به انرژی فشاری در مخروط ورودی تبدیل نمی­شود، بنابراین تلفات و جدایی جریان افزایش می یابد. در لوله مکش، جداسازی جریان به دلیل چرخش و تغییر جهت جریان با استفاده از خم شدن لوله مکش اتفاق می­افتد.

شکل ۷ رسم بردارهای سرعت در شرایط بارگذاری مختلف برای لوله مکش

شکل ۸ تلفات اجزای مختلف توربین فرانسیس را نشان می­دهد. این حداکثر تلفات اتفاق افتاده در رانر را که با بار عملیاتی افزایش می­یابد نشان می­دهد. این تلفات در رانر به علت جدایی جریان و تلفات اصطکاک است. در صورت استفاده از پره اصلی (راهنما)، تلفات با افزایش بار عملیاتی کاهش می­یابد. کاهش تلفات در پره اصلی (راهنما)به دلیل کاهش سرعت به جهت بازشدن بیشتر، که موجب کاهش تلفات اصطکاک پوستی به علت افت پایین فشار استاتیک است، می­باشد. هنگامی که پره اصلی (راهنما)از حالت کاملاً بسته به حالت کاملاً باز می­رود، درست مثل نازل و افزایش بار عملیاتی عمل می­کند؛ باز شدن  پره اصلی (راهنما)باید افزایش یابد. از این رو، این مانند نازل عمل می­کند که با باز و بسته شدن آن شما می تواند تخلیه را مانند فشار استاتیک تغییر دهد. در هنگام باز شدن کم، افت فشار استاتیک بالا است، بنابراین تلفات سر نیز بالا می­باشد. در مورد محفظه، افزایش بار باعث افزایش تخلیه می­شود. به علت افزایش میزان تخلیه، سرعت داخل محفظه نیز افزایش می یابد که باعث تلفات اصطکاک پوستی زیاد می­شود. از این رو، در محفظه در زمان افزایش بارگیری، تلفات سر نیز افزایش می­یابد. در لوله مکش، بار عملیاتی که افزایش می­یابد تلفات سر نیز افزایش می­یابد. این به دلیل کاهش بازده فشار و جداسازی جریان در لوله مکش است.

شکل ۸ تلفات سر اجزاء

شکل ۹ مقایسه نتایج تجربی و CFD را نشان می­دهد. روند هر دو نتیجه یکسان است و فاصله بسیار کم بین آزمون و نتیجه CFD را نشان می­دهد. پیش­بینی عملکرد CFD توافق خوبی با نتیجه آزمایش دارد.

شکل ۹ مقایسه­ی بین نتایج آزمایش تجربی و CFD

نتیجه­گیری

این مطالعه به ما کمک می­کند تا فیزیک جریان پایه را در اجزای مختلف تعیین کنیم. همچنین به ما کمک می­کند تا علل اصلی تلفات را در اجزای مختلف تعیین کنیم. در این ارزیابی، دو نوع تلفات اساسی را تعیین کردیم: اصطکاک پوستی و جریان ثانویه یا جداسازی جریان که در اجزای مختلف رخ می­دهد. علاوه بر این، ما روند تلفات و الگوی جریان را در انواع مختلف اجزاء که در حقیقت این امر دستورالعمل­های ما برای های طراحی­های جدید آینده می­شود، مشخص کردیم. مقایسه نتایج تجربی و CFD توافق خوبی را نشان داد. این به ما اطمینان می­دهد که پیش بینی عملکرد CFD با نتایج تجربی سازگار است.



منبع: Conference: AICFM-FMFP-2011, At IIT-Madras
